De la Idea al Prototipo: Cómo Validar tus Inventos Electrónicos con SimulIDE

Todos los grandes inventos y proyectos tecnológicos comienzan con un chispazo de creatividad: «¿Y si construyo un sistema que riegue mis plantas automáticamente cuando la tierra esté seca?», «¿Y si diseño un alimentador automático para mi mascota con un temporizador?» o «¿Y si hago un sensor de reversa para el auto de mi familia?».

Sin embargo, el camino tradicional entre concebir esa idea y tener un aparato real funcionando suele ser lento, costoso y frustrante. Tradicionalmente, este proceso implica comprar componentes a ciegas, esperar semanas a que lleguen, armar un circuito físico en una protoboard y descubrir que compraste el sensor incorrecto, que el transistor de potencia no era el adecuado o, peor aún, que quemaste tu microcontrolador por un error de conexión.

SimulIDE revoluciona esta forma de trabajar. No es solo una herramienta didáctica para aprender la Ley de Ohm; es una plataforma de prototipado rápido y codiseño hardware/software. Te permite construir, simular, programar y «estresar» tu invento en un entorno virtual libre de riesgos antes de gastar un solo centavo en componentes reales.

En este artículo, abordaremos el autoaprendizaje desde una perspectiva de desarrollo ágil de productos: aprenderás a utilizar SimulIDE como tu laboratorio de investigación y desarrollo (I+D) personal para llevar tus ideas desde un boceto en una servilleta hasta un diseño listo para su fabricación física.

El Enfoque «Virtual-First» (Virtual Primero) para Inventores

El desarrollo de hardware tradicional sigue un flujo lineal costoso. El enfoque Virtual-First en SimulIDE reorganiza este proceso para optimizar tu tiempo y tu presupuesto:

  TRADICIONAL: Idea ──> Compra de piezas ──> Armado Físico ──> Error/Fallo ──> Re-compra y Espera ──> Solución

  VIRTUAL-FIRST: Idea ──> Prototipo SimulIDE ──> Codiseño Firmware ──> Pruebas de Estrés ──> Compra Exacta ──> Éxito Físico

Al simular primero, resuelves el 90% de los problemas lógicos, de programación y de compatibilidad de voltajes antes de tocar el hardware real. Cuando finalmente compras tus componentes, lo haces con una lista precisa (BOM – Bill of Materials) y la certeza matemática de que tu circuito funcionará.

Proyecto Práctico: El Sistema de Riego Automatizado e Inteligente

Para ilustrar este enfoque de ingeniería, diseñaremos y validaremos un invento clásico pero sumamente útil: un sistema automático de riego de plantas que mide la humedad del suelo, activa una bomba de agua mediante un transistor y muestra el estado en una pantalla o indicadores visuales, con la opción de una activación manual mediante un botón físico.

Este proyecto cubre los tres pilares de cualquier invento electrónico moderno:

  1. Entradas (Sensores/Control): Sensor de humedad analógico y botón de activación manual.
  2. Procesamiento: Microcontrolador Arduino Uno que toma decisiones basadas en el software.
  3. Salidas (Actuadores/Indicadores): Un motor DC (que simula la bomba de agua) controlado por un transistor, y LEDs de estado.

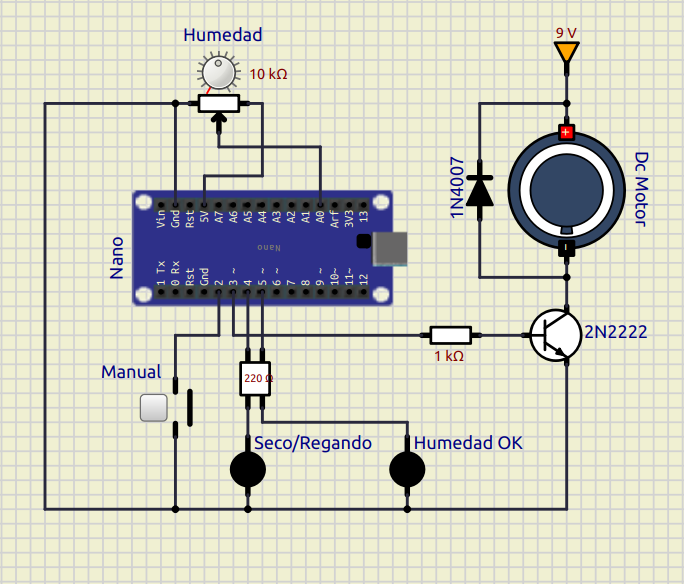

Paso 1: Diseñando el Hardware en SimulIDE

Abramos SimulIDE y arrastremos los componentes al lienzo para dar forma a nuestro invento.

1.1 El Sensor de Humedad Virtual (La Entrada Analógica)

En la vida real, un sensor de humedad de suelo entrega un voltaje analógico variable de entre 0V (completamente seco) y 5V (completamente húmedo).

  • En SimulIDE: Buscaremos en Passive (Pasivos) un Potentiometer (Potenciómetro) de 10 kΩ.
  • Conectaremos una terminal extrema del potenciómetro a los 5V del Arduino, la otra extrema a GND, y la terminal central (el cursor) al pin analógico A0 del Arduino Uno. Al girar la perilla del potenciómetro, simularemos que la tierra se seca o se humedece.

1.2 La Bomba de Agua Virtual (La Salida de Potencia)

Un pin de Arduino solo puede entregar alrededor de 20 a 40 mA de corriente, mientras que una bomba de agua pequeña requiere entre 300 mA y 1 A. Conectarla directamente destruiría el microcontrolador.

Solución de Diseño: Usaremos un transistor NPN (como el 2N2222) como interruptor de potencia y una fuente de alimentación externa de 9V para el motor.

Componentes en SimulIDE:

  • Arrastra un Motor DC de la sección Active (Activos).
  • Arrastra un Transistor NPN (2N2222).
  • Arrastra una resistencia de 1 kΩ.
  • Arrastra un Rail (fuente de voltaje) configurada a 9V.
  • ¡Paso de Seguridad Clave! Arrastra un Diodo (como el 1N4007). Los motores son cargas inductivas que generan picos de voltaje destructivos al apagarse. Conectar el diodo en paralelo al motor (con el cátodo apuntando al positivo) protegerá nuestro circuito. Este es el tipo de lección que SimulIDE te permite aplicar y verificar visualmente sin quemar nada en la realidad.

Conexiones:

  • Pin digital D3 de Arduino → Resistencia de 1 kΩ → Base del Transistor NPN.
  • Colector del Transistor → Terminal negativa del Motor.
  • Emisor del Transistor → Tierra común (GND de Arduino y GND de la fuente de 9V).
  • Terminal positiva del Motor → Positivo de la fuente de 9V.
  • Diodo → En paralelo con el motor (ánodo al colector del transistor, cátodo a los 9V).

1.3 Indicadores de Estado y Botón de Bypass (Manual)

  • Arrastra un Push Button (Botón pulsador). Conéctalo entre el pin digital D2 del Arduino y GND. Configuraremos el pin en modo INPUT_PULLUP para evitar resistencias físicas externas (diseño minimalista y económico).
  • Arrastra dos LEDs (uno Rojo para «Seco/Regando» y uno Verde para «Humedad OK»). Conéctalos a los pines D4 y D5 con sus respectivas resistencias de 220 Ω en serie hacia GND.

Paso 2: Codiseño de Firmware en Tiempo Real

Con el hardware virtual listo, es momento de darle cerebro a nuestro invento. Abre el editor en el panel derecho de SimulIDE, crea un archivo nuevo y escribe el siguiente firmware estructurado para el control y la toma de decisiones:

// Definición de Pines
const int SENSOR_PIN = A0;      // Entrada del potenciómetro (humedad)
const int BUTTON_PIN = 2;       // Entrada del botón manual (bypass)
const int PUMP_PIN = 3;         // Salida hacia el transistor (bomba de agua)
const int LED_RED = 4;          // Indicador de riego activo / suelo seco
const int LED_GREEN = 5;        // Indicador de suelo húmedo

// Umbral de riego (Humedad por debajo del 40%)
// El ADC lee de 0 a 1023. 40% equivale aproximadamente a 410.
const int UMBRAL_SECO = 410;

void setup() {
    pinMode(BUTTON_PIN, INPUT_PULLUP); // Botón con resistencia pull-up interna
    pinMode(PUMP_PIN, OUTPUT);
    pinMode(LED_RED, OUTPUT);
    pinMode(LED_GREEN, OUTPUT);

    Serial.begin(9600); // Para monitoreo del invento en tiempo real
}

void loop() {
    int valorSensor = analogRead(SENSOR_PIN);
    bool botonPresionado = (digitalRead(BUTTON_PIN) == LOW); // LOW significa presionado

    // Imprimir lecturas para telemetría virtual
    Serial.print("Humedad Leída: ");
    Serial.print(valorSensor);
    Serial.print(" | Riego Manual: ");
    Serial.println(botonPresionado ? "ACTIVO" : "INACTIVO");

    // Lógica de decisión: Regar si el suelo está seco O si se presiona el botón
    if (valorSensor < UMBRAL_SECO || botonPresionado) {
        digitalWrite(PUMP_PIN, HIGH);   // Activa el transistor -> arranca la bomba
        digitalWrite(LED_RED, HIGH);    // Enciende alerta roja
        digitalWrite(LED_GREEN, LOW);   // Apaga luz de OK
    } else {
        digitalWrite(PUMP_PIN, LOW);    // Apaga bomba
        digitalWrite(LED_RED, LOW);
        digitalWrite(LED_GREEN, HIGH);  // Suelo húmedo OK
    }

    delay(100); // Estabilización de lectura de 100ms
}

Compilación y Carga en el Simulador

  1. Vincula el compilador de Arduino en la pestaña derecha (Settings -> Compiler Settings -> Ruta de instalación de Arduino).
  2. Haz clic en el botón Compilar (icono de la flecha hacia arriba).
  3. Haz clic derecho sobre el Arduino en el lienzo, selecciona Load Firmware y elige el archivo .hex resultante de la compilación.
  4. Presiona el botón de Encendido general de SimulIDE.

Archivos del Proyecto para descargar:

Sistema_de_riegoDescarga

Paso 3: Pruebas de Estrés y Validación Técnica

Una de las mayores ventajas de SimulIDE es la capacidad de actuar como un ingeniero de control de calidad. Somete tu invento a las siguientes pruebas lógicas para garantizar su estabilidad antes de construirlo físicamente:

Prueba 3.1: Comportamiento ante Sequía

  • Gira el potenciómetro virtual hacia el extremo de 0V (tierra).
  • Resultado esperado: El LED rojo debe encenderse de inmediato y el motor DC debe comenzar a girar, simulando la activación del riego. El monitor serial debe reportar lecturas por debajo de 410.

Prueba 3.2: Comportamiento ante Humedad Suficiente

  • Gira el potenciómetro por encima de la mitad (simulando que la tierra ya absorbió el agua).
  • Resultado esperado: El motor debe detenerse instantáneamente, el LED rojo se apaga y el LED verde se ilumina. Esto valida que tu algoritmo previene la inundación de la planta.

Prueba 3.3: Interrupción por Riego Manual

  • Mantén el potenciómetro en un nivel alto (suelo húmedo, motor apagado).
  • Haz clic y mantén presionado el botón pulsador virtual (Pin D2).
  • Resultado esperado: A pesar de que el sensor dice que la tierra está húmeda, el motor debe encenderse mientras mantengas presionado el botón. Esto valida tu lógica de bypass de emergencia.

Prueba 3.4: El Problema del «Bote de Rebotes» (Debounce)

En la electrónica física, los botones mecánicos no cambian de estado de forma limpia; generan decenas de micro-oscilaciones eléctricas rápidas (rebotes) que pueden confundir al microcontrolador, provocando múltiples lecturas falsas en milisegundos.

  • En SimulIDE, haz clic derecho sobre el Push Button y edita sus propiedades. Verás que puedes configurar un parámetro llamado Bounce (Rebote) en milisegundos.
  • Configura un rebote alto (ej. 20ms) y observa el monitor serial al presionar el botón rápidamente. ¿Se comporta el motor de forma errática o estable? Esta prueba te incitará a investigar sobre técnicas de Debounce mediante software (como la librería Bounce2) o mediante hardware (filtros RC), adquiriendo un conocimiento técnico avanzado y sumamente valioso para cualquier inventor real.

Paso 4: De la Simulación al Mundo Real (Plan de Producción)

Una vez que tu prototipo funciona de manera impecable en SimulIDE, estás listo para la fase de producción física. El proceso virtual te ha ahorrado dinero y dolores de cabeza, dándote la lista exacta de lo que necesitas adquirir:

Componente en SimulIDEEquivalente Comercial FísicoNotas de Compra
Arduino UnoPlaca Arduino Uno R3 (o Nano para menor tamaño)Si buscas economía, las versiones genéricas con el chip CH340 funcionan exactamente igual por una fracción del costo.
Potentiometer (10k)Potenciómetro lineal rotativo de 10 kΩSerá el control de sensibilidad de humedad en tu dispositivo final.
Motor DC (Pomba)Mini bomba de agua sumergible de 5V-9V DCSuelen costar muy poco y funcionan perfectamente con mangueras de acuario.
Transistor NPNTransistor NPN 2N2222 o TIP120 (Darlington)El TIP120 es excelente si planeas usar una bomba de agua más grande (hasta 5A).
DiodoDiodo rectificador 1N4007Esencial y sumamente económico. Nunca armes motores sin él.
Resistencias220 Ω (para LEDs) y 1 kΩ (base transistor)Cómpralas en paquetes variados, siempre son útiles.
Push ButtonInterruptor táctil de 4 pines para protoboardUn pulsador estándar de montaje rápido.
LEDsLEDs difusos de 5mm (Verde y Rojo)Cualquier LED estándar de bajo consumo.
Power Source (9V)Portapilas para 6 baterías AA o un adaptador de pared de 9VSuministrará la potencia limpia para la bomba de agua.

Comparativa: Prototipado Ciego vs. Prototipado con SimulIDE

AspectoPrototipado Tradicional CiegoPrototipado Ágil con SimulIDE
Costo de ErroresPérdida de hardware real (quemaduras), dinero y retrasos por re-envíos.Cero costo. Los errores solo toman un clic para solucionarse.
Tiempo de DesarrolloLento. Depende de la llegada física de las piezas para iniciar las pruebas de código.Ultra rápido. Hardware y firmware se diseñan de manera concurrente el primer día.
Diagnóstico de FallasFrustrante. ¿El error está en un cable flojo, el sensor defectuoso o el código mal escrito?Preciso. Puedes aislar variables, medir voltajes exactos y espiar variables de memoria.
PortabilidadDifícil de transportar en etapas tempranas (cables sueltos, protoboards desarmándose).100% portable. Guarda tu proyecto en un archivo .simu y llévalo en una memoria USB.

Conclusión

El autoaprendizaje de la electrónica no tiene por qué ser un camino de frustración económica. Al adoptar SimulIDE no como un simple software de simulación escolar, sino como un banco de pruebas de ingeniería para tus propios inventos, adquieres la metodología de trabajo de los profesionales del hardware (diseño concurrente, simulación previa, análisis de fallas y optimización de recursos).

La próxima vez que tengas una idea brillante a mitad de la noche, no esperes a comprar piezas. Abre SimulIDE, plasma tu diagrama, escribe tu código, y conviértete en un inventor desde la comodidad de tu pantalla. El límite ya no es tu billetera; el límite es tu imaginación.
